G型锅炉给水泵

产品概述
G型锅炉给水泵，供输送清水及物理化学性质类似于水的液体之用。
本型水泵扬程在46至576米时，流量为6至55米/小时，液体的高温度低于110适合于锅粮给水，轼厂及城市给水之用。水泵配用Y型电动机。
目前所制造的G型泵有：11/2G-5，21/2G6及4G8等共4种。

结构说明
G型水泵为多级分段式，其吸入口位于进水段上，吐出口在出水段上均垂直向上，其扬程机根据使用而增减水泵级数。水泵装配良好瑟否，对性能影响关系很大，万其是各个叶轮的出口与导叶进口之宁肯对位置，每级叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水段上均直向上，其扬程可根据使用而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的出口与导叶进口之相对位置，每级叶轮的吐出口中心必须对准导叶的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修装配时务必注意，若有偏差必须调整。

泵型号 Pump Size	流量Capacity Q		扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	功率Power千瓦(kw)
泵型号 Pump Size	立方米/小时(m3/hr)	升/秒(1/s)	扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	轴功率 Shaft Power	电机功率 Moter Power
G6-25×3	6.3	1.75	75	2950	45	2.0	2.86	5.5
G6-25×4			100				3.81	7.5
G6-25×5			125				4.77	7.5
G6-25×6			150				5.72	11
G6-25×7			175				6.67	11
G6-25×8			200				7.63	15
G6-25×9			225				8.58	15
G6-25×10			250				8.53	18.5
G6-25×11			275				10.5	18.5
G6-25×12			300				11.44	18.5
G12-25×3	12.5	3.47	75	2950	54	2.0	4.73	7.5
G12-25×4			100				6.30	11
G12-25×5			125				7.88	11
G12-25×6			150				9.46	15

泵型号 Pump Size	流量Capacity Q		扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	功率Power千瓦(kw)
泵型号 Pump Size	立方米/小时(m3/hr)	升/秒(1/s)	扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	轴功率 Shaft Power	电机功率 Moter Power
G12-25×7	12.5	3.47	175	2950	54	2.0	11.04	15
G12-25×8			200				12.61	18.5
G12-25×9			225				14.18	18.5
G12-25×10			250				15.76	22
G12-25×11			275				17.34	22
G12-25×12			300				18.9	30
G12-30×3	25	6.94	90	2950	62	2.2	9.88	15
G12-30×4			120				13.1	18.5
G12-30×5			150				16.47	22
G12-30×6			180				19.77	30
G12-30×7			210				23.1	30
G12-30×8			240				26.4	37
G12-30×9			270				29.65	37
G12-30×10			300				32.9	45
G46-30×3	43	11.9	90	2950	70	3.0	16.11	22
G46-30×4			120				21.48	30
G46-30×5			150				26.85	37
G46-30×6			180				32.21	37
G46-30×7			210				37.58	45
G46-30×8			240				42.95	55
G46-30×9			270				48.32	55
G46-30×10			300				53.69	75
G46-50×3	46	12.8	150	2950	63	2.8	29.83	37
G46-50×4			200				39.77	45
G46-50×5			250				49.71	55
G46-50×6			300				59.65	75
G46-50×7			350				69.6	75
G46-50×8			400				79.54	90
G46-50×9			450				89.48	110
G46-50×10			500				99.42	110
G46-50×11			550				109.36	132
G46-50×12			600				119.3	132
G85-45×2	85	23.6	90	2950	72	4.2	28.94	37
G85-45×3			135				43.4	55
G85-45×4			180				57.87	75
G85-45×5			225				72.34	90
G85-45×6			270				86.81	110
G85-45×7			315				101.3	132
G85-45×8			360				115.7	132
G85-45×9			405				130.2	160
G155-30×2	155	43	60	1480	75	3.9	33.77	55
G155-30×3			90				50.65	75
G155-30×4			120				67.54	90
G155-30×5			150				84.42	110
G155-30×6			180				101.3	132
G155-30×7			210				118.2	160
G155-30×8			240				135.1	180
G155-30×9			270				152	180
G155-30×10			300				168.8	225

泵型号 Pump Size	流量Capacity Q		扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	功率Power千瓦(kw)
泵型号 Pump Size	立方米/小时(m3/hr)	升/秒(1/s)	扬程 Head(m) H(米)	转速 Speed 转/分 (rpm)	效率 Eff.η (%)	必需汽蚀余量米 NPSH(m)	轴功率 Shaft Power	电机功率 Moter Power
G155-67×3	155	43	201	2950	74	5.0	114.7	132
G155-67×4			268				152.9	185
G155-67×5			335				191.1	220
G155-67×6			402				229.3	275
G155-67×7			469				267.5	350
G155-67×8			536				305.7	350
G155-67×9			608				344	440
G280-43×2	280	77.8	86	1480	77	4.7	85.17	110
G280-43×3			129				127.7	150
G280-43×4			172				170.3	230
G280-43×5			215				212.9	300
G280-43×6			258				255.5	300
G280-43×7			301				298.1	350
G280-43×8			344				304.7	410
G280-43×9			387				383.2	430

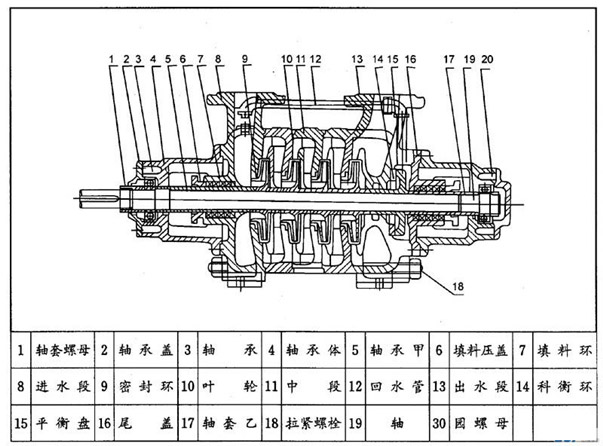

结构图
